Xtv suite 17.7.3

XTV Suite est un logiciel professionnel d’automatisation de diffusion TV qui gère la diffusion vidéo, la capture, le découpage, la programmation et les images de synthèse. Offrant une efficacité automatique et sans surveillance 24h/24 et 7j/7, XTV est l’outil idéal pour les chaînes de télévision, les chaînes satellite, la télévision par câble, les salles de presse, la web TV et la vidéosurveillance. Les chaînes d’entreprise, les chaînes payantes des hôtels, les chaînes d’information des musées et les murs d’images peuvent également l’utiliser et profiter de son interface conviviale. L’architecture XTV Channel In A Box (CIAB) garantit une évolutivité linéaire de votre installation de diffusion TV.
XTV Suite prend en charge le SDI (HD, 4K, 8K), les E/S IP telles que NDI, SMPTE 2022 et SMPTE 2110 (avec des cartes vidéo spécifiques), UDP, RTMP, HLS, RTSP et bien plus encore. Désormais compatible avec le cloud grâce à la dernière version de XTV Cloud !

Généralités
Diffusion tout-en-un 4K – 2K – HD – SD
Outils complets de gestion du flux de travail : planification, découpage, compositeur graphique
Capture en temps réel à partir de SDI-NDI-IP
Lecture de plusieurs codecs dans la même playlist avec adaptation automatique de la résolution et de la fréquence d’images
Lecture multiformat, mise à l’échelle automatique et réglage du rapport hauteur/largeur (16/9, 4/3, etc.)
Partage de fichiers sur l’architecture LAN
Lecture directe du fichier depuis NLE (pas de transcodage)
Gestion jusqu’à 16 canaux audio
Sortie NDI simultanée
Flux de transport de sortie en streaming direct Codec MPEG2 et H.264, ou RTMP
Gestion automatique du temps de diffusion (retard/avance) avec remplissage
Gestion complète de la source en direct dans le contrôle de la liste de lecture du magnétoscope, du commutateur, du GPI vers la machine à chariot
Configurations multicanaux et haute disponibilité
Fonction de raccourci clavier pour la lecture instantanée de vidéos
Superposition graphique : logos, horloges, tickers, animations
Squeezeback de haute qualité avec arrière-plan animé
Sous-titres en superposition et sous-titres codés
Découpage de clips et métadonnées pour les contenus graphiques publicitaires
Prise en charge des commandes SCTE-104 et SCTE-35 pour l’insertion AD
Prise en charge du système d’alerte d’urgence (EAS)
Affichage convivial de la liste de lecture avec un jeu de couleurs explicatif
En tant que journaux d’exécution et système pour la certification
Compatibilité des médias et avantages
XTV lit tout type de média dans toutes les résolutions : DV, HDV, MPEG-2, MPEG-4, MPEG-1, H.264, QuickTime, MXF, XDCAM, PRORES, DNXHD, GXF, LXF, etc. XTV permet de lire et de mixer tous les formats multimédias en fonction du flux de production du diffuseur et des avantages et inconvénients de chaque codec AV.

XTV est compatible avec les cartes vidéo des fabricants suivants : Aja, Blackmagic, Bluefish4444, DekTec, Deltacast, Magewell, Stream Labs, Yuan.

Liste de lecture dynamique : gestion des listes de lecture en temps réel, sans images noires ni blocages. Planificateur avancé : durée illimitée des listes de lecture avec saut et coupure automatiques des clips en retard.

Durée étirée en avance. Boucle de séquence.

Insertion automatique de remplissage pour la gestion des espaces vides.

Rapport de journal : journalisation de l’état et de la diffusion, avec exportation XML pour un traitement et une impression faciles. Absence de

base de données : les métadonnées sont enregistrées directement dans le fichier multimédia, ce qui permet de renommer, copier et déplacer les fichiers.

Flux de travail IP
La prise en charge des E/S IP telles que NDI, SMPTE 2022 et SMPTE 2110 (avec des cartes vidéo spécifiques) transforme XTV Suite en un outil révolutionnaire. Les sources NDI et IP sont également prises en charge directement dans la playlist, permettant la diffusion des flux NDI, UDP, RTP, RTSP, RTMP et HTTP, ainsi que le réglage de paramètres spécifiques, tels que les modes de correction du format d’image, le recadrage vertical et horizontal pour minimiser l’effet letterbox à l’antenne, l’inversion de dominance de champ, etc.

Un encodeur IP interne permet d’envoyer le signal de diffusion via UDP vers des multiplexeurs externes, ou via RTMP, HLS, RTSP, IIS Live Smooth, ou le streaming Windows Media vers des serveurs cloud pour la distribution multimédia sur Internet. Si une carte graphique NVIDIA GTX ou supérieure est installée, la compression accélérée par GPU permet d’utiliser les codecs H264 et H265 sans affecter le processeur de l’ordinateur.

XTV Cloud
La nouvelle version de la célèbre suite XTV est spécialement conçue pour être installée sur des machines physiques ou virtuelles, dans votre propre centre de données ou chez votre fournisseur de cloud préféré.

XTV Cloud nécessite un système d’exploitation Windows Server et une configuration matérielle suffisamment performante pour fonctionner comme serveur vidéo avec E/S IP.

L’accès aux applications de diffusion et de gestion s’effectue via la technologie RDP sur HTML, via n’importe quel navigateur web, quel que soit le système d’exploitation et l’appareil.

L’interface utilisateur s’adapte automatiquement à l’appareil utilisé et permet de connecter jusqu’à trois utilisateurs simultanément, permettant ainsi de contrôler simultanément la diffusion, le téléchargement de médias, le découpage et la gestion des playlists.

La surveillance et la prévisualisation audio sont également transmises directement via le navigateur web, pour une expérience utilisateur fluide.

La sortie IP finale peut être configurée dans de nombreux formats, notamment RTMP, SRT, HLS, DASH, etc., et mise à l’échelle à volonté. Les déclencheurs SCTE-35 sont disponibles en SRT, UDP et HLS, intégrés au flux vidéo (et non au fichier manifeste).

Les entrées en direct peuvent être configurées pour recevoir des flux IP provenant du studio ou de diffusions externes. Elles sont affichées sur le multiviewer Playout avec des vumètres à l’écran et un aperçu audio dans le navigateur web.

Parmi les formats disponibles, vous trouverez le WebRTC : haute qualité et faible latence garanties, avec la possibilité d’utiliser un AxelTech MXC comme encodeur. Le format SRT, très répandu, peut également être utilisé, encodé depuis un logiciel Vmix ou un boîtier matériel.

Conçu pour obtenir une véritable compatibilité
Les chaînes et réseaux de télévision multicanaux bénéficieront de la structure évolutive et de la compatibilité universelle des fichiers de XTV.

XTV est conçu pour une compatibilité universelle des formats. XTV fédère tous les services de production, permettant la diffusion directe des formats DV, HDV, MPEG-2, MPEG-4, H.264, H.265, QuickTime, AVI, MXF, XDCAM, PRORES, DNXHD, GXF, LXF, etc., dans toutes les résolutions et fréquences d’images, avec adaptation automatique.

XTV Suite répondra aux besoins des clients recherchant une solution CIAB (Channel In A Box) de deuxième génération et offrira la fiabilité et les fonctionnalités d’un déploiement de diffusion traditionnel, tout en maintenant le coût total de possession (TCO) typique de CIAB.

Prise en charge SCTE-104 et SCTE-35
L’insertion de publicités est une étape cruciale pour de nombreux systèmes de diffusion vidéo et l’une des plus importantes compte tenu des revenus qu’elle devrait générer.
La diffusion vidéo OTT (Over-The-Top) sur Internet permet d’optimiser les résultats publicitaires grâce à la possibilité d’envoyer des publicités personnalisées à chaque spectateur. Ces systèmes reposent en partie sur le workflow d’insertion de publicités, qui utilise les commandes standard SCTE-104 et SCTE-35 comme déclencheurs.
Les produits AxelTech pour la diffusion et l’encodage (XTV/XPlayout et MultiCrossConverter) prennent en charge les normes SCTE-104 sur les sorties SDI et SCTE-35 sur le streaming IP (flux de transport et SRT), insérant les métadonnées SCTE dans les signaux/flux vidéo.

Prise en charge du système d’alerte d’urgence (EAS)
L’interface EAS (Emergency Alert System), utilisée avec le logiciel d’automatisation Xplayout, offre aux diffuseurs une flexibilité accrue pour la diffusion des alertes d’urgence reçues des agences gouvernementales américaines.
Les données EAS critiques, telles que les messages texte à l’écran reçus via le port série et le flux audio, sont décodées par XPlayout. L’alerte texte à l’écran est ensuite générée et le flux audio correspondant est diffusé à l’antenne via la sortie SDI (sur BMD Decklink uniquement), réduisant ainsi le niveau audio du programme en cours pour garantir la reconnaissance des messages d’urgence.
L’une des fonctionnalités notables du système est la possibilité de personnaliser le flux EAS pour chaque chaîne. Cela inclut l’ajout de logos distincts pour chaque chaîne, le réglage des couleurs et la modification du format d’image du graphique d’alerte d’urgence. Ces personnalisations peuvent être effectuées sans perturber le signal SDI, garantissant ainsi la compatibilité avec l’infrastructure de diffusion existante.
De plus, grâce à XPlayout, une seule appliance EAS peut diffuser des alertes EAS personnalisées sur plusieurs chaînes simultanément. Cette fonctionnalité permet aux diffuseurs d’établir une image de marque cohérente sur tous leurs canaux, créant ainsi une expérience télévisuelle cohérente en cas d’urgence.
L’interface EAS, associée à XPlayout, offre aux diffuseurs une plus grande flexibilité dans la diffusion des alertes d’urgence en permettant la personnalisation des graphismes et des flux audio à l’écran, tout en garantissant une image de marque cohérente sur plusieurs canaux grâce à une seule appliance EAS.

Sources d’entrée Multiview
Dans XPlayout, toutes les sources en direct configurées en NDI, SDI et WebRTC peuvent être affichées dans une fenêtre d’aperçu sur l’interface utilisateur principale.
Cette fenêtre affiche les vumètres et la forme d’onde audio à l’écran, la pré-écoute audio, un bouton rapide « Passer à l’antenne » et une option multivue 2×2.

La suite XTV comprend :
XPlayout > Automatisation 24h/24 et 7j/7
XIngest > capture en temps réel à partir de SDI-NDI-IP

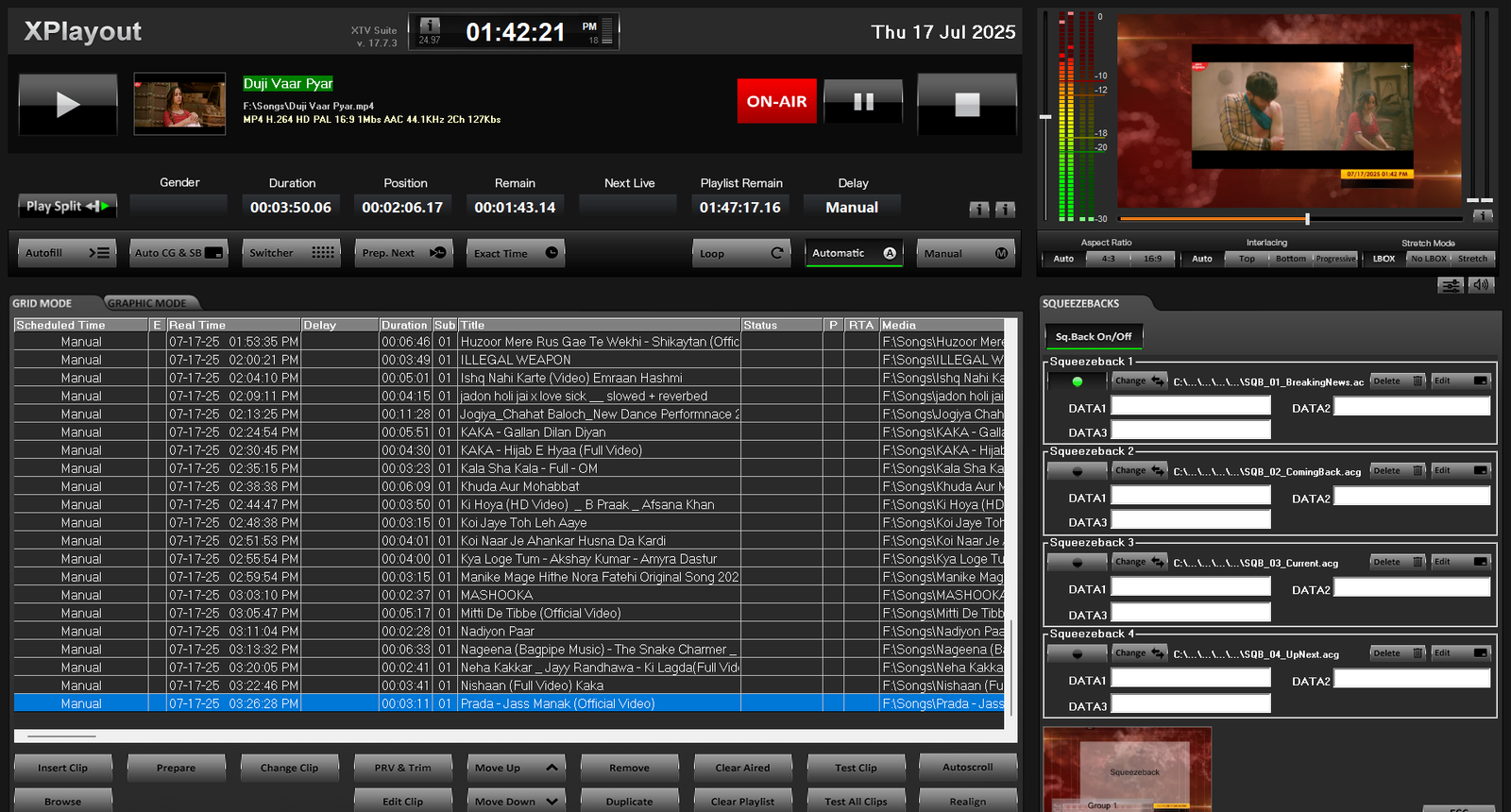

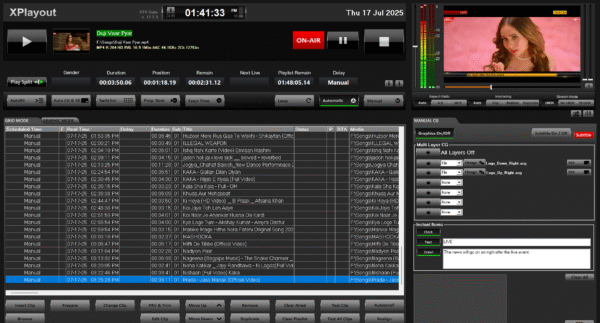

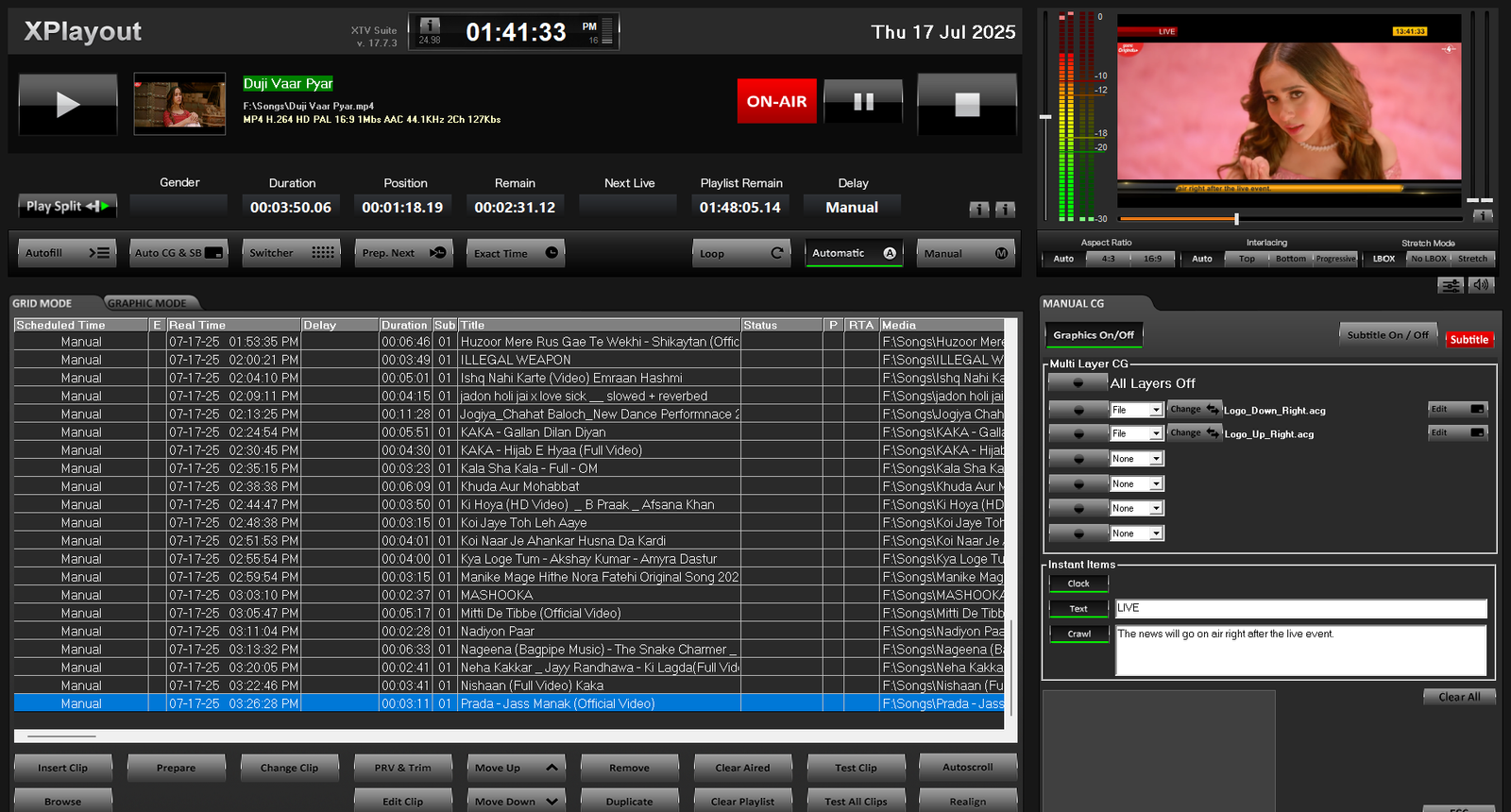

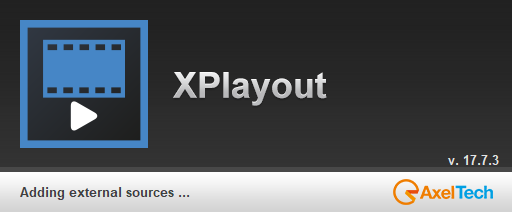

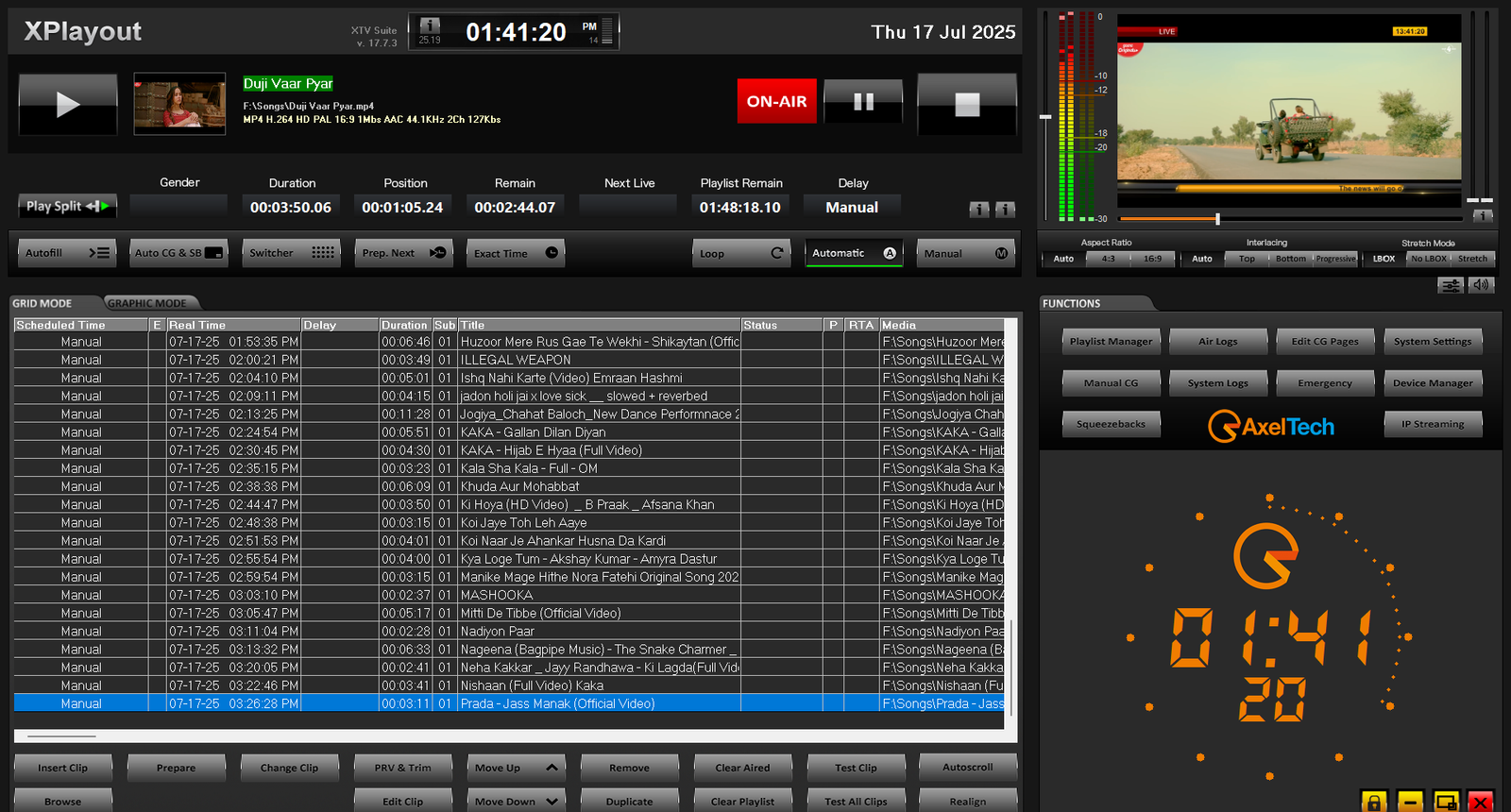

XPlayout
Cartes vidéo prises en charge : Blackmagic Design DeckLink et Intensity, AJA Corvid, Bluefish
Résolutions : SD, HD, 2K, 4K (selon la carte AV)
Sortie NDI simultanée
Sortie WebRTC simultanée
Aperçu de la sortie sur SDI
Jusqu’à 16 canaux audio
Code temporel rp188
Émulation de périphérique virtuel à utiliser comme périphérique de capture dans un logiciel tiers
Diviser la couche CG sur un SDI ou un NDI distinct dans Key et Fill
Entrées SDI ou NDI pour les sources LIVE en bypass AV
Processeur interne de Loudness numérique ITU 1770 disponible sur XPlayout pour toujours obtenir le bon volume en sortie
Interface graphique
Interface graphique plein écran optimisée pour un moniteur 1920×1080
Alias ​​de chaîne
Aperçu du réglage de la fréquence d’images pour l’optimisation RDP
Aperçu CC
Glisser-déposer de plusieurs fichiers
Affichage de la durée et de la position d’un seul clip
Durée totale de la playlist et affichage restant
Positionnement du premier cadre
Interface utilisateur graphique double ou de type grille
Glisser-déposer vers l’interface graphique
Vu-mètres OSD et forme d’onde
Aperçu vidéo en temps réel
Verrouillage de l’interface graphique avec mot de passe
Logo du client sur l’écran principal
Couleurs selon le genre ou le statut du fichier
Caractéristiques
Compatibilité avec pratiquement tous les formats vidéo et fichiers
Mise à l’échelle automatique, réduction d’échelle, adaptation de la fréquence d’images et correction du rapport hauteur/largeur
Superposition CG
Sortie clé sur SDI avec QuickTime Anim 32 bits, QuickTime ProRes 4:4:4:4, séquence bitmap
En tant que journaux d’exécution
Fichiers journaux
Mode de compatibilité VGA pour les anciennes cartes VGA
Gestion séparée des fichiers de pistes audio
Contrôle à distance de Blackmagic Design ATEM et NewTek TriCaster
Gestion des MarkIn et MarkOut (déclenchement)
Boucles précises au cadre REC pendant la LECTURE (pour des formats spécifiques) avec MarkOut sans fin
Recadrage vertical et horizontal en temps réel
Échange de champs en temps réel : haut bas progressif
Mode de correction du rapport hauteur/largeur en temps réel : Letterbox, sans letterbox, étirement
Informations détaillées sur la liste de lecture, l’aperçu et l’état de sortie
AGC – Contrôle automatique de gain
Commutation automatique sur le chemin de secours en cas de défaillance du chemin principal
Lecture automatique à partir du chemin préféré si la même copie multimédia est disponible
Fichier d’état et mise à jour des vignettes de la sortie principale
Remplissage automatique à partir du dossier en avance ou à la fin de la liste de lecture
Chargement automatique de la playlist selon la syntaxe du fichier
Fichier d’urgence avec raccourcis clavier, également avec clavier numérique
Chargement automatique de la dernière playlist au démarrage
Contrôle à distance du commutateur de routage : Blackmagic Design ATEM et Videohub, NewTek TriCaster, tout commutateur de routage RS232 ou RS422 ou contrôle principal
Automatisation VCR UVW, VP9xxx ou et RS422 SONY
Contrôle de la machine à chariot : PROMATIC, DIGICART
CG rapide pour les urgences : horloge, texte et crawl
CG automatique selon le genre du fichier ou les types personnalisés de l’utilisateur
Contrôle à distance du CG externe
Flux de travail maître et esclave intégré
De 5 secondes à 1 jour de retard pour les sources SDI/NDI en décalage temporel
Rendu des sous-titres pour les fichiers SRT
CG avancé avec horloges, tickers, rolls, crawls, animations bitmap, tout format de fichier vidéo
Squeezeback 2D avec couche graphique d’arrière-plan avancée
Tous les graphiques CG comme événements secondaires
Entrée/sortie GPI
Saut/coupure automatique si le planning est en retard
Gestion du temps exact dans couper/attendre la fin de l’événement en cours
Outil de composition CG pour la création de modèles
Création de sous-clips non intrusifs pour l’insertion de publicités
Fondu enchaîné/effets entre les fichiers
Outil de planification du trafic
Outil de contrôle qualité avec sortie SDI/NDI, insertion de métadonnées et contrôle du volume sonore
Outil de copie automatique des médias du NAS vers le disque dur local (en option)
Créateur automatique de listes de lecture musicales (facultatif)
XIngest
Cartes vidéo prises en charge : Blackmagic Design DeckLink et Intensity, AJA Corvid, Bluefish
Résolutions : SD, HD, 2K, 4K (selon la carte AV)
Sortie NDI simultanée
Sortie WebRTC simultanée
Aperçu de la sortie sur SDI
Jusqu’à 16 canaux audio
Émulation de périphérique virtuel à utiliser comme périphérique de capture dans un logiciel tiers
Interface graphique
Interface graphique plein écran optimisée pour un moniteur 1920×1080
Alias ​​de chaîne
Aperçu du réglage de la fréquence d’images pour l’optimisation RDP
Aperçu CC
Glisser-déposer de plusieurs fichiers
Affichage de la durée et de la position d’un seul clip
Durée totale de la playlist et affichage restant
Positionnement du premier cadre
Interface utilisateur graphique double ou de type grille
Glisser-déposer vers l’interface graphique
Vu-mètres OSD et forme d’onde
Aperçu vidéo en temps réel
Verrouillage de l’interface graphique avec mot de passe
Logo du client sur l’écran principal
Caractéristiques
Compatibilité avec pratiquement tous les formats vidéo et fichiers
Mise à l’échelle automatique, réduction d’échelle, adaptation de la fréquence d’images et correction du rapport hauteur/largeur
Superposition CG
Sortie clé sur SDI avec QuickTime Anim 32 bits, QuickTime ProRes 4:4:4:4, séquence bitmap
En tant que journaux d’exécution
Fichiers journaux
Mode de compatibilité VGA pour les anciennes cartes VGA
Gestion séparée des fichiers de pistes audio
Contrôle à distance de Blackmagic Design ATEM et NewTek TriCaster
Gestion des MarkIn et MarkOut (déclenchement)
Boucles précises au cadre REC pendant la LECTURE (pour des formats spécifiques) avec MarkOut sans fin
Recadrage vertical et horizontal en temps réel
Échange de champs en temps réel : haut bas progressif
Mode de correction du rapport hauteur/largeur en temps réel : Letterbox, sans letterbox, étirement
Informations détaillées sur la liste de lecture, l’aperçu et l’état de sortie
AGC – Contrôle automatique de gain
Commutation automatique sur le chemin de secours en cas de défaillance du chemin principal
Codecs vidéo
MPEG 4 partie 2
Cisco OpenH264
Intel Quicksync H264
Nvidia NVEnc H264
Nvidia NVEnc H264 sans perte
Nvidia NVEnc H265
MPEG 1
MPEG 2
DV
DVCPRO
MJPEG
FLV Sorenson
HuffYUV
WMV 8
Google VP8
Proxy Apple Prores, LT, 422, siège social
QuickTime ANIM
422 8 bits non compressé
422 10 bits non compressé
DNxHD
VC3
OUVRIR JPEG2000
DPX
Wrappers de format de fichier

Programme Mpeg (MPG)
Transport MPEG (TS)
MPEG4 partie 14 (MP4)
QuickTime (MOV)
DNxHD (MOV)
IMX MPEG4
MXF
MXF D-10 (IMX)
GXF
DV
FLV
DVD VOB
ASF
iPod Mp4
AVI
Matroska (MKV)
WebM
Séquence d’images (DPX, PNG, JPG)
Codecs audio
WAV (16, 24, 32, Cinéma, signé, flottant, etc.)
MP2
MP3
AC3 (ATSC A/52A)
CAA
ALAC
ADCPM
VORBIS
Configuration matérielle requise
Suggéré

Processeur I7 8700K
Windows 10
16 Go de RAM
NVidia GTX
Minimum

Processeur I3
Windows 7
4 Go de RAM
La configuration matérielle requise dépend de :

Résolution de capture vidéo
Format de codec vidéo
Nombre de captures/streamings/proxy simultanés
